Hva «strømfordeling» og «signalvei» betyr når studioet flytter ut på scenen

Når vi flytter studioteknikk ut til en scene, hører du raskt to ord: strømfordeling og signalvei. De høres tekniske ut, men begge handler om det samme spørsmålet: kommer det som trengs frem til riktig sted, og hva skjer hvis noe stopper underveis? I studio er svaret enkelt, fordi alt står i samme rom og hver stikkontakt er kjent. Ved en konsert eller festival er avstandene lengre, underlaget er varierende og noen andre kan eie kontaktene du skal bruke.

I dette notatet forklarer jeg begge begrepene i vanlige ord, slik jeg gjør det på kurset når vi snakker om å tilpasse studioteknikk til scene og festivalområde. Du trenger ingen forkunnskaper utover å ha sett en kabel. Målet er at du skal kunne lese en enkel skisse og stille de riktige spørsmålene før du rigger noe.

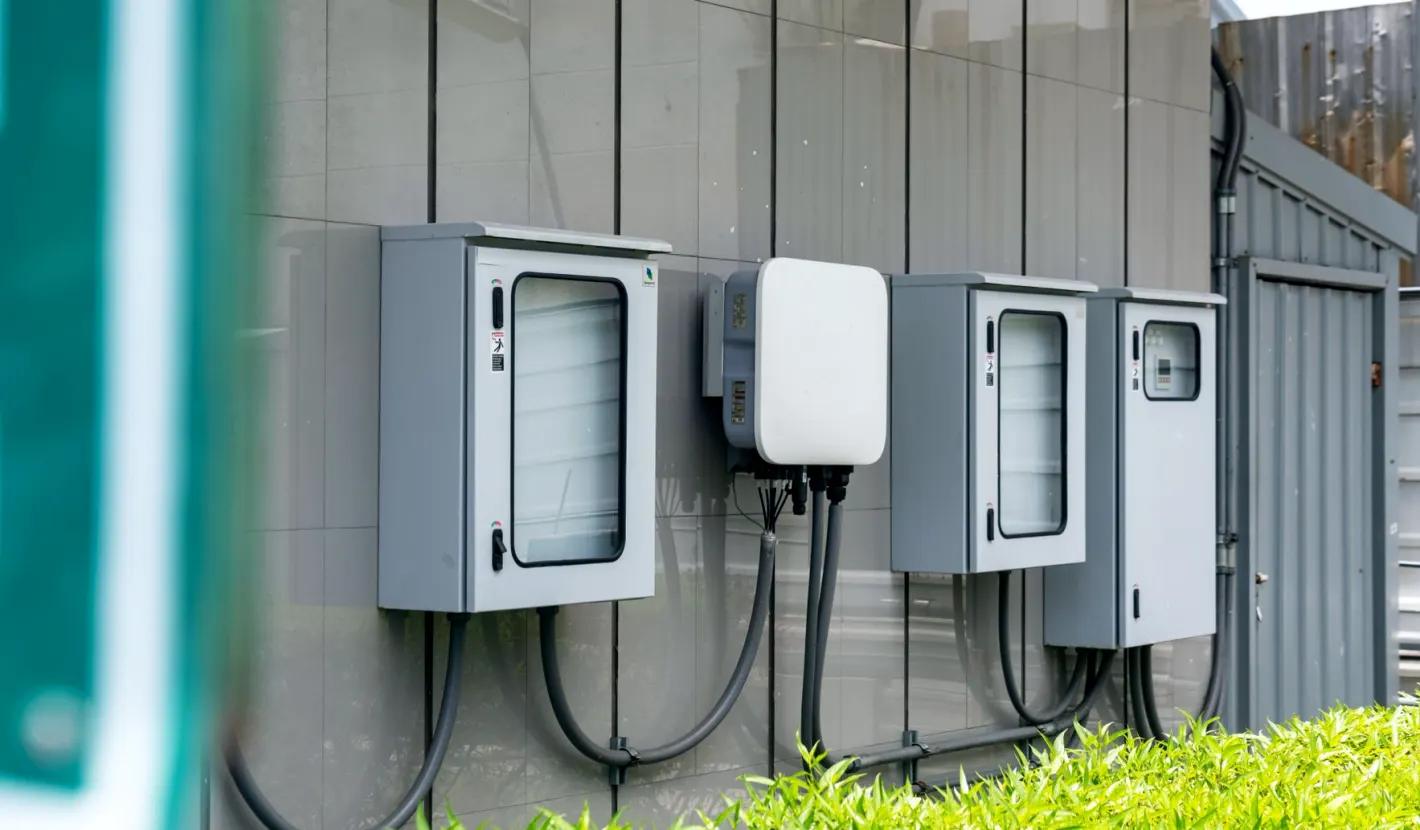

Strømfordeling betyr rett og slett hvordan strømmen deles ut fra en kilde til alle apparatene dine. Kilden kan være et vanlig uttak i et bygg, en egen sikringsskap på festivalområdet eller et aggregat. Fra den kilden går en kabel til en fordelingsboks, og fra boksen går flere kabler til kameraer, lysbord, miksebord og monitorer. Poenget er at hver sikring har en grense, og summen av det du kobler på, må holde seg under den.

Praktisk betyr det at du skriver ned hva som skal på hvilken gruppe før du kobler. Lys trekker som regel mest, lyd og kamera mindre. Ofte er det lurt å holde lyd og bildeutstyr på en annen gruppe enn lyset, slik at en sikring som løser ut på lyskretsen ikke tar sendingen med seg. Spør arrangøren tidlig om hvilke uttak som finnes, og hvem som har lov til å bytte sikring.

• Skriv ned effekt per apparat og legg sammen per gruppe
• Hold lyd og bilde adskilt fra lyskretsen når det er mulig
• Avklar hvem som har ansvar for sikringsskapet

Signalvei er stien et signal følger fra kilden til mottakeren. For et kamera er det typisk kamera, kabel, bryter eller mikser, og så ut til sending eller storskjerm. Lyd følger en tilsvarende vei: mikrofon, mikrofonkabel, miksebord, ut til anlegget eller til sendingen. Hvert ledd i kjeden er et sted der noe kan gå galt, og jo flere ledd, desto viktigere er det å vite hvor du skal lete.

På en scene blir veien ofte lengre enn i studio. Kameraet står kanskje femti meter fra kontrollrommet, og kabelen må krysse en gang der publikum går. Da må du velge kabeltype som tåler avstanden, og planlegge hvor den legges. Tegn veien på et ark med alle ledd, og merk kablene i begge ender. Det sparer deg for mye gjetning når tiden er knapp.

I studio kan du kontrollere nesten alt: lys, lyd, temperatur og hvem som går forbi. På en festival styrer du bare en liten del. Været endrer seg, publikum beveger seg, og andre team kobler seg på samme nett. Derfor tenker vi tidlig på beskyttelse: kabler som teipes ned eller dekkes av ramper, utstyr som står tørt, og ekstra lengder i bagen. Det er sjelden dyrt, men det må gjøres før dørene åpner.

Midt på høsten kommer også kulde og fukt inn i regnestykket. Kalde kabler blir stive, og kondens på utstyr som flyttes fra kald scene til varmt kontrollrom kan gi trøbbel. Gi utstyret litt tid til å venne seg til temperaturen før du slår det på. Det er en liten regel, men den har reddet mange øvelser hos oss.

• Dekk kabler i gangsoner med ramper eller kraftig teip
• Hold utstyr tørt og la det tilpasse seg temperaturen
• Ha reservekabler i alle lengder du bruker

Før du tar frem noe utstyr, gå gjennom to spørsmål. Første: hvor kommer strømmen fra, og hvor mye tåler den? Andre: hvilken vei går hvert signal, og hvor er det svakeste leddet? Når du kan svare på begge, vet du omtrent hva du trenger av kabler, fordelingsbokser og tid. Det høres selvsagt ut, men det er her de fleste problemer starter, fordi noen antok at et uttak var ledig eller at en kabel var lang nok.

På kurset øver vi på dette med en liten skisse. Hver deltaker tegner scenen, markerer strømkilde og signalveier, og forklarer for en annen hvorfor rigget er lagt som det er. Å si det høyt avslører ofte hull du ikke så selv. Gjør det samme hjemme, med et blankt ark og en blyant, før neste jobb.
